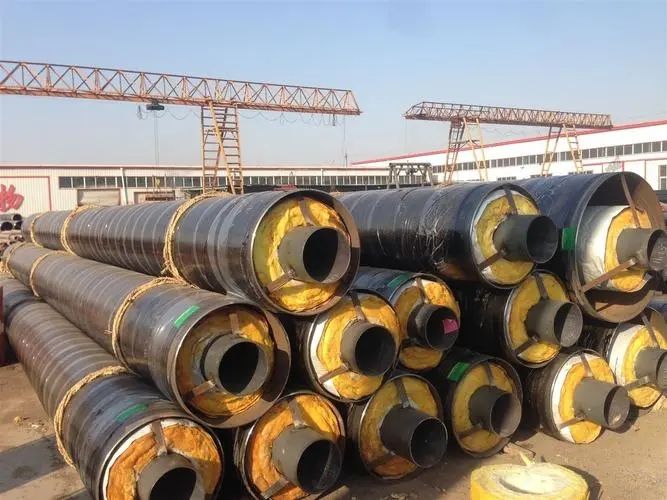

集中供暖用保溫鋼管一直作為一種優良的（de）絕熱保溫材料而得到（dào）迅速發展，其應用範圍也越來越廣泛，更由於其施工簡便、節能防腐效果明顯（xiǎn）而被大量地用於各種供熱、製冷、輸油、輸汽等各種管道。
鋼套鋼蒸汽管根據設計和客戶的要求一般為：DN200以下選用無縫管(GB8163-87)，DN200以上選用螺旋焊管(GB9711-88;SY/T5038-92)和直縫（féng）焊管（guǎn）(GB3092-93)。
鋼管表麵經（jīng）過（guò）先進的拋丸除鏽工藝（yì）處理後，鋼管除鏽等級可達（dá）GB8923-1988標準中的Sa2級，表麵粗糙度可達GB6060.5-88標準中R=12.5微米。
鋼套（tào）鋼保溫鋼管防腐原理：
鋼管管內腐蝕的主要因素是運輸介質對管道的腐蝕（shí），介質導電性產生的（de）電化（huà）學腐（fǔ）蝕、微（wēi）生物腐蝕及介質離子互相作用造成的腐蝕；

鋼套鋼保溫鋼管外壁埋（mái）於地下，土壤成為主要的腐蝕介質，土壤中含有（yǒu）大量的有機、無機物，及發生反應條（tiáo）件空氣和（hé）水，催化這土壤成為腐蝕（shí）保溫鋼管的電解質，進而（ér）破壞著管道，減少使用時間；

鑒於以（yǐ）上腐（fǔ）蝕機理，鋼套鋼保溫鋼（gāng）管防腐工藝也分為管道內部防腐和外壁防腐。

1、內壁防腐技術主要是塗刷穩定性好、耐溫能力強的環氧防腐塗料，用於提高管道內壁（bì）的使用（yòng）時間；
鋼（gāng）套鋼保溫鋼管內壁防腐工藝包括：
（1）預處理：除鏽質量應達到Sa2.5級（jí）要求，錨（máo）紋深度應（yīng）達到歐50-90μm，無毛刺焊渣（zhā）；表麵灰塵度為2級（jí）；
（2）施工應分層處理，每層達到要求，且下一層的施工需保證上一塗層完全幹燥（zào）後；
（3）施工完成後，質檢合格即為完成；
2、外壁（bì）防腐工藝主要包括外塗層和陰極保（bǎo）護（hù），外塗（tú）層（céng）用於隔絕土壤和管道，避免腐蝕的發生，陰極保護是犧牲陽極或外加電流保護陰極；
（1）塗層防腐：鋼套鋼（gāng）保溫鋼（gāng）管塗層防腐（fǔ）用於隔（gé）離鋼套鋼金屬（shǔ）管道和土壤，防（fáng）止電解質直接接觸到金屬（shǔ）外壁，使得（dé）電化學反應無法（fǎ）發生。單一的防腐塗層難以滿足（zú）鋼套鋼保（bǎo）溫鋼（gāng）管複雜的腐蝕環境，多采用多（duō）層防腐係統，其結構為（wéi）：底層多用（yòng）環氧塗料，厚度≥100μm；中間層為共聚物熱熔膠，厚度為180-250μm；外層為聚乙烯防腐層，厚度≥3.7mm；該係統的使用時間超過40年；
（2）陰極保護：對鋼套鋼（gāng）保溫鋼管施加負電流，通過陰極極化所有陰極點的電位到達陽極點的（de）開路電位，以停止腐蝕；
以（yǐ）上就是鋼套鋼（gāng）保溫（wēn）鋼管防腐工（gōng）藝，隻有根據不同的腐蝕環境，區別使用防腐措施，才能保證防腐效果，延長使用時間；
