3PE防腐是由哪三層組成（chéng）

3PE 防腐（fǔ）由以下三層組（zǔ）成：底層通常為環氧粉末塗料，其主要作用是（shì）形成連續（xù）的塗膜，與鋼管表麵直接（jiē）粘接，具有良好的耐化學腐蝕性和抗陰（yīn）極剝離性能；中間層為膠粘劑，主要成分是聚烯烴，如（rú）乙烯基共聚物膠（jiāo）粘劑，其能與底層的環氧粉（fěn）末塗層發生化（huà）學反應形成化學粘結，保證整體防腐層在較高溫度下具有良好的粘結性，同時非極性的乙烯部分與麵層聚乙（yǐ）烯具有很好的親合作用，使中間層（céng）與麵層也（yě）具有良好的粘結性能；麵層為聚（jù）乙烯，主要起（qǐ）機械保護與防腐作（zuò）用，與傳統的二層結構聚乙烯防腐層具有同樣的作用。 例如，在加強級 3PE 防腐鋼管結構中，底層為熔結環氧（≥80μm）；中間層為膠粘劑（170—250μm）；麵層為擠塑聚乙烯（約 2mm），防護層總厚度約 1.8 - 3.7mm 。在 3PE 防（fáng）腐鋼管中，還有（yǒu）其他（tā）相關標準和規範，如國內執行 SY/T0413 - 2002 標準，於 2002 年 8 月 1 號起實施。標準主要規範（fàn）聚乙烯與高密度（dù）聚乙烯為主，維卡軟（ruǎn）化（huà）點定為不小於 110℃；外防腐層（céng）的厚度（dù）按以低、中密度聚乙烯為主的德國標準 DIN30670 - 1991 來確定。極大地提高了 3PE 防腐層的抗衝（chōng）擊強（qiáng）度。SY/T0413 - 2002 將（jiāng） 3PE 防腐層（céng）的剝離強度、抗衝擊的（de）指標大幅提高，並明確規定了據一些料炭黑含量（liàng），保證了 3PE 防（fáng）腐層的機械強（qiáng）度和耐候性能，並加大了補口剝離強度（即熱縮套（tào）、熱縮帶的對底漆鋼的剝離強（qiáng）度）抽測頻次。總之，3PE 防腐的三層結構相互配合（hé），使得其具有優異的防腐性（xìng）能。 3PE防（fáng）腐層每層的性（xìng）能特（tè）點 3PE防腐層由底層的環氧粉末塗層、中層的膠粘劑和外（wài）層的聚乙烯塗層組（zǔ）成。 底層的環氧粉末塗層具有很強的粘結性能，能與鋼管（guǎn）表麵牢固結合（hé），形成連續的塗膜，具備出色（sè）的耐化學腐蝕性和抗陰極剝（bāo）離性（xìng）能。例如，在一些惡劣的（de）化學環境中，它能夠有（yǒu）效防止（zhǐ）化學物質對鋼管的侵蝕。 中層的（de）膠粘劑起著關鍵的連接作用，其成分通（tōng）常為聚烯烴共聚物。它同時具有極性基因和（hé）非極性（xìng）基因（yīn），能夠實現聚（jù）乙烯與環氧之間的化學鍵合，增強塗（tú）層的整體穩定性。這種膠粘（zhān）劑在施工（gōng）過程中可以與防護層聚（jù）乙烯共同擠出，方便操（cāo）作，而且具有粘接性（xìng）強、吸水率高、抗陰極剝離的優（yōu）點。 外層的聚乙（yǐ）烯塗層是防護的主體，主要作用是起機械保護與防腐作用。聚乙烯具有優良的（de）機械強度、化學穩定性、絕緣性、抗植物根莖穿透性、抗水浸透性等性能。它能夠抵禦外界的機械損傷、土壤應力以及水分的滲透，為管道提供可靠的防護。例如，在地（dì）下環境中（zhōng），能夠有效防止植（zhí）物根莖的破壞和土（tǔ）壤中水分的（de）侵蝕。

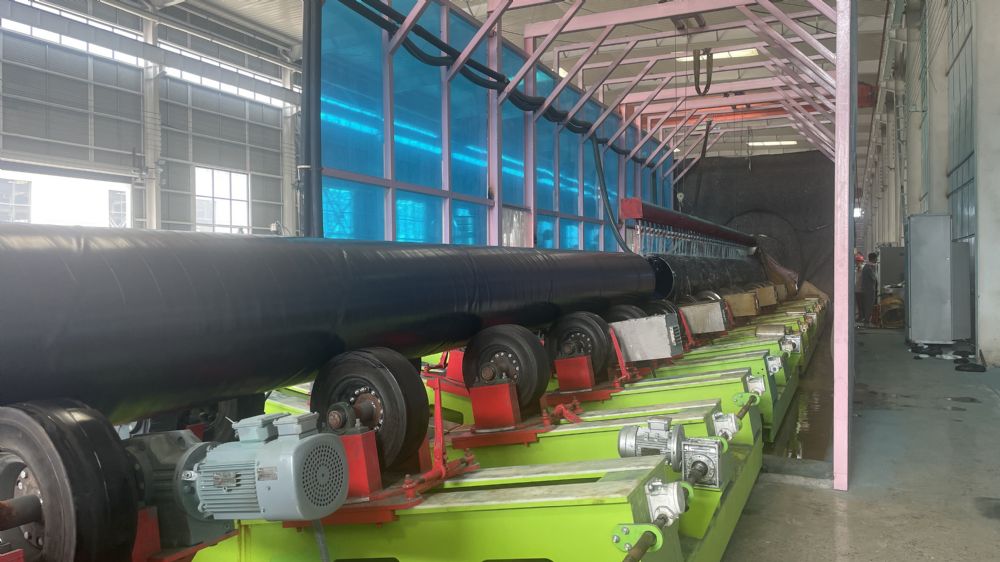

3PE防腐層的相關標準和規範 我國對於 3PE 防腐層有著明確的標準和規範。例如（rú），SY/T0413-2002 標（biāo）準就對 3PE 防腐層的各項（xiàng）性能指標、施工工藝、質量檢測等方麵做出了詳細規定。標準主要規範聚乙烯與高密度聚乙烯（xī）為主（zhǔ），維卡軟化點定（dìng）為（wéi）不小於 110℃；外防腐層的（de）厚度按（àn）以低、中密度聚乙烯為主的德國（guó）標（biāo）準來確定。極大地提高了 3PE 防腐層的抗衝擊強（qiáng）度。標準還明確規定了 3PE 防腐層的剝離（lí）強度、抗（kàng）衝擊的指標，並加大了補口剝離強度抽測（cè）頻次。 此外，還有一些相關的附錄和補充規（guī）定，如對防腐層的附著力測定方法（fǎ）、膠的脆化溫度測定方法等進行了詳細說明，以確保 3PE 防腐層的質量和（hé）性能符合要求。 3PE防腐層的施工工藝 在進行 3PE 防腐層施工前，需要先對鋼管（guǎn）表麵進行處理，清除油脂和汙垢等附著物，並對（duì）鋼管預熱後進行表麵預處理，鋼管預熱溫度通常（cháng）為 40～60℃。表麵預處理質（zhì）量應達到《塗裝前鋼材表麵鏽蝕（shí）等級和除鏽等級》GB/T 8923 中規定的 Sa2.5 級的要求，錨紋深度達（dá）到 50μm～75μm。鋼管表麵的（de）焊渣、毛刺（cì）等（děng）也應清除幹淨。 施工過程中，應用無（wú）汙染（rǎn）的熱源將鋼管加（jiā）熱至合適的塗敷溫度，環氧粉末塗料均勻地塗（tú）敷到鋼管表麵；膠粘劑（jì）的塗敷必須在環（huán）氧粉末（mò）膠化（huà）過程中進（jìn）行；聚乙烯層的塗敷可采用縱向擠出工藝或側向纏繞工藝。公稱直徑大於 500mm 的鋼管，宜采用側向纏繞（rào）工藝。采用側向纏繞工藝時，應（yīng）確保搭接（jiē）部分（fèn）的聚乙（yǐ）烯及焊縫兩側（cè）的聚乙烯完全輥壓密實，並防止壓傷（shāng）聚乙烯層表麵；采用縱向（xiàng）擠出（chū）工藝時，焊縫兩側不應（yīng）出現空洞。聚乙烯層塗敷後，確（què）保（bǎo）熔結環氧塗層固化完全，然後用水冷卻至鋼管溫度不高於 60℃。 對於施工中出（chū）現的缺陷，如小於或等於 30mm 的損傷，宜采用輻（fú）射交聯聚乙烯補傷片修補。修補時，先除去損傷部位（wèi）的汙物，並將該處的聚乙烯層打毛。然後將損傷部位的聚乙烯層修切成圓形，邊緣應倒成鈍角。在孔內填滿與（yǔ）補（bǔ）傷片配套的膠粘劑，然（rán）後貼（tiē）上補傷片，補（bǔ）傷片的大小（xiǎo）應保證其邊（biān）緣距聚乙烯層的孔洞邊緣不小（xiǎo）於 100mm 。 3PE防腐層的應用（yòng）領域 3PE 防腐層廣泛應用於多（duō）個領域。在建（jiàn）築行業，包括城市自（zì）來（lái）水、供熱管網、燃氣管網、暖通空調等市政基礎設施領域都（dōu）有應用。比如，在城市的供熱管網中，3PE 防腐層能夠有（yǒu）效防止管道在長期（qī）的高溫和壓力作用下受到腐蝕，保障供（gòng）熱係統的穩定運行。 在（zài）石化、化工、天然氣等（děng）領域，3PE 防腐（fǔ）層也發（fā）揮（huī）著重要作用（yòng）。這些領域（yù）的工作環境通常比較惡劣，需要防止鋼管受到腐蝕和損壞。例如，在化工廠（chǎng）的管道運輸中，化（huà）學物質對管道的腐（fǔ）蝕性較強，3PE 防腐層能夠提供可靠的防護，延長管道的使用（yòng）壽命。 此外，海（hǎi）洋工程、造船、電力等領域也使用（yòng） 3PE 防腐層（céng）。在海洋（yáng）環境和鹽霧等惡劣條件（jiàn）下，3PE 防腐層的抗腐蝕性能優（yōu）越（yuè），能夠保障管道和設備的正常運行。比如，海洋石油平台的管（guǎn）道係（xì）統就廣（guǎng）泛采用 3PE 防腐層。

3PE防腐（fǔ）層的成本分析 3PE 防腐層的成本主要包括直接材料費、電費、設備折舊、人員成本、管理成本和利潤等方麵。 直接材料費方麵，環氧粉末約 0.3kg，單價 25 元，成本約 7.5 元/m²；PE（普通級）約 2.4kg，單價 15 元，成本約 36 元/m²；膠粘劑成本約 8 元/m²；附材（cái）（布繩、牛皮紙、鋼丸、水等）約 5 元/m²，總計約 56.5 元/m²。 電費方麵，以每分鍾∮48 管線防腐速度 4 米/分鍾生產 8 小時為（wéi）例，8*1000 度*0.65 元/1920 米約 2.7 元/m。隨著管線加粗，生產線速度降低，每米用電相應增加。整條（tiáo）生產線的功率約 1000kw。 設備折舊按年生產 500000m 計算，約 0.8 元（yuán）/m。人員（yuán）成本按（àn）照四班倒（dǎo），每班配置 8 人計算，約 2.9 元/m。管理成本（包含材料的裝卸費用）約 0.4 元/米。利潤通常按照成本的 25%來計算。 綜合來看，3PE 防腐層雖然初期成本相對較高（gāo），但其優異的防腐性能和較長的使用壽命，能夠在長期使用中降低維護和更換成本，具有較高的性價比。 以（yǐ）上就是關於 3PE 防腐層的相關信息。3PE 防腐層作為一種高效可靠的防腐技術，憑借其出色的性能特點、嚴（yán）格的標準（zhǔn）規範、精細的施（shī）工（gōng）工藝（yì）、廣泛的（de）應用領域以及合理的成本構成，在管道防腐領域發揮著重要作（zuò）用，為保障各類管道的安全穩定（dìng）運（yùn）行提供了有力（lì）支持。
